一、鄭州熱拌瀝青混合料的壓實(shí)及成型

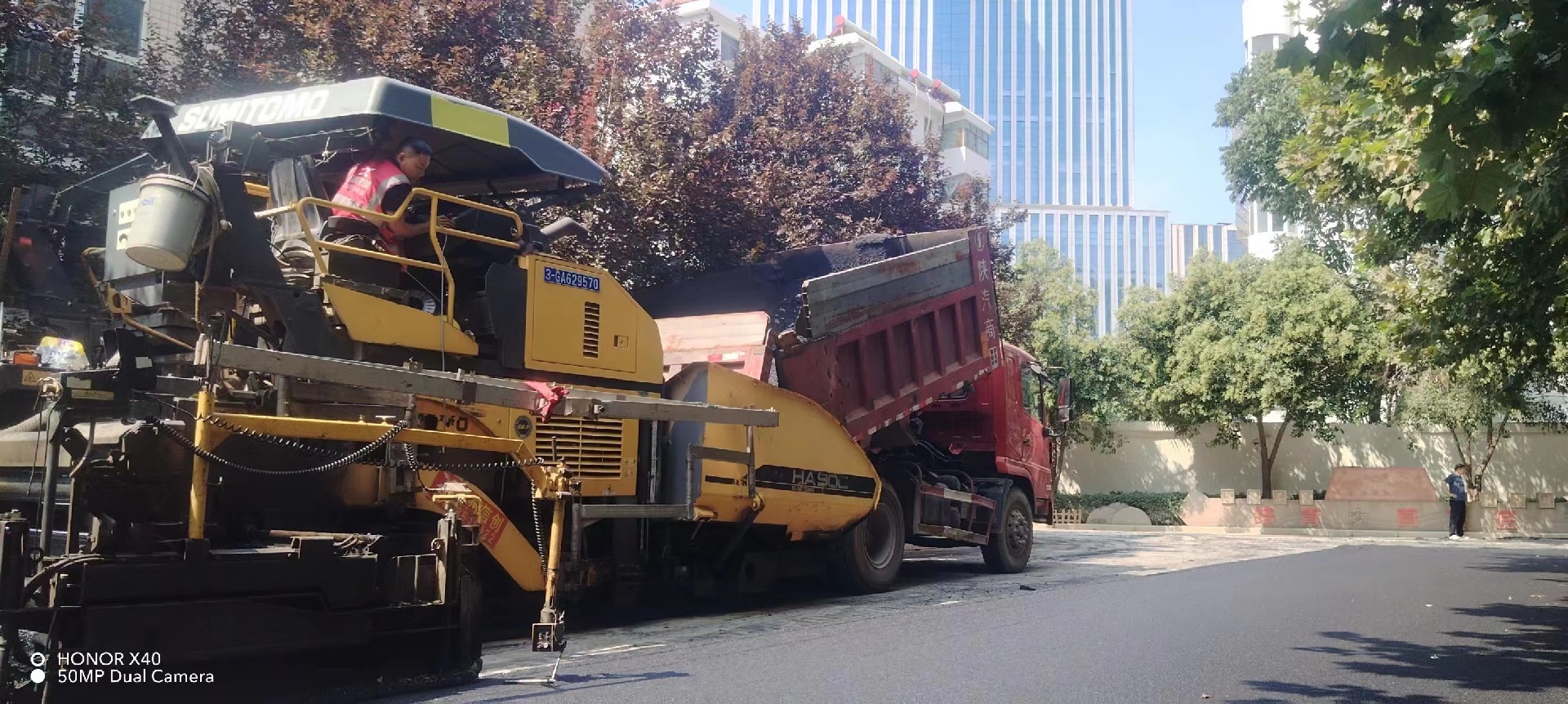

混合料完成攤鋪后應立即進(jìn)行檢查，對厚度、平整度、路拱及溫度不合格之處應及時(shí)進(jìn)行調整，然后按鋪筑試驗所確定的壓實(shí)設備的組合及程序進(jìn)行充分、均勻地壓實(shí)。
由于SMA中瀝青含量較高，粘結性較強，必須采用鋼輪壓路機進(jìn)行碾壓，不容許采用輪胎壓路機碾壓，以防搓揉過(guò)度造成瀝青瑪蹄脂擠到表面而達不到壓實(shí)效果。初壓應用10t鋼碾緊跟攤鋪機后面壓1～2遍，初壓后應檢查平整度和路拱，必要時(shí)應予以修整。復壓用鋼性碾靜壓3～4遍，或振動(dòng)壓路機振動(dòng)碾壓2～3遍，最后用較寬的鋼輪（或膠輪）終壓一遍即可結束。
采用振動(dòng)壓路機碾壓SMA應遵循“高溫、緊跟；勻速、慢壓；高頻、低幅；先邊、后中”的方針。
碾壓時(shí)，壓路機不得中途停留、轉向或制動(dòng)。當壓路機來(lái)回交替碾壓時(shí)，前后兩次停留地點(diǎn)應相距10m以上，并應駛出壓實(shí)起始線(xiàn)3m以外。
壓路機不得停留在溫度高于60℃的已經(jīng)壓過(guò)的混合料上。同時(shí)，應采取有效措施，防止油料、潤滑脂、汽油或其它雜質(zhì)在壓路機操作或停放期間落在路面上。
為了防止混合料粘附在輪子上，應適當的灑水使輪子保持潮濕，但應盡量少?lài)娝?，且應呈霧狀。
如壓路機壓不到的地方，應采用平板夯把混合料充分壓實(shí)。已經(jīng)完成碾壓的橋面，不得修補表皮。
鄭州瀝青路面施工
