鄭州瀝青混凝土原材料

鄭州瀝青混合料的強度主要表現在兩個方面。一是瀝青與礦粉形成的膠結料的粘結力；另一是集料顆粒間的內摩阻力和鎖結力。礦粉細顆粒（大多小于０．０７５毫米）的巨大表面積使瀝青材料形成薄膜，從而提高了瀝青材料的粘結強度和溫度穩定性；而鎖結力則主要在粗集料顆粒之間產生。選擇瀝青混凝土礦料級配時要兼顧兩者，以達到加入適量瀝青后混合料能形成密實、穩定、粗糙度適宜、經久耐用的路面。配合礦料有多種方法，可以用公式計算，也可以憑經驗規定級配范圍，中國采用經驗曲線的級配范圍。瀝青混合料中的瀝青適宜用量，應以試驗室試驗結果和工地實用情況來確定，一般在有關規范內均列有可資參考的瀝青用量范圍作為試配的指導。當礦料品種、級配范圍、瀝青稠度和種類、拌和設施、地區氣候及交通特征較固定時，也可采用經驗公式估算?！?strong>鄭州瀝青混凝土原材料

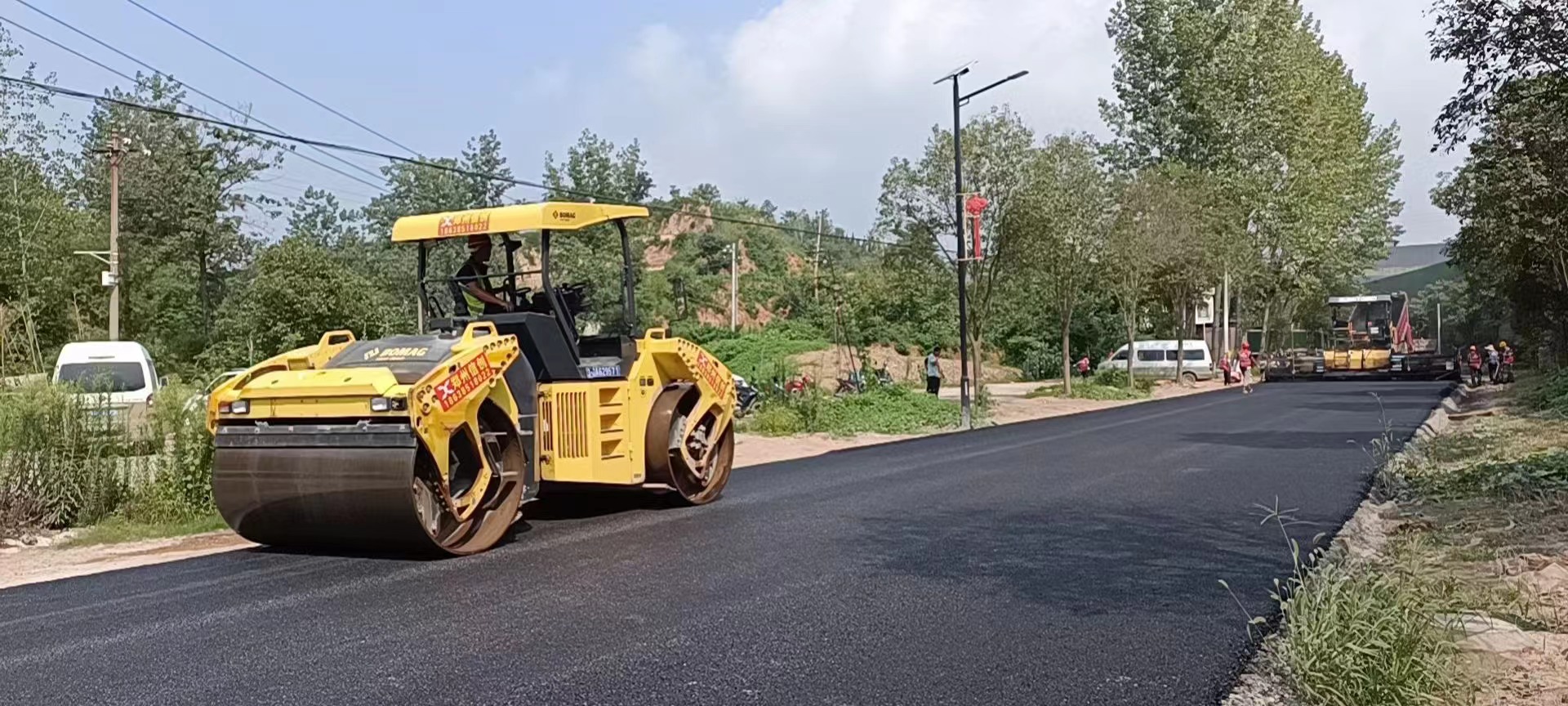

鄭州瀝青路面碾壓

鄭州瀝青混凝土按所用結合料不同，可分為石油瀝青的和煤瀝青的兩大類［１］；有些國家或地區亦有采用或摻用天然瀝青拌制的?！?strong style="white-space: normal;">鄭州瀝青混凝土原材料

按所用集料品種不同，可分為碎石的、礫石的、砂質的、礦渣的數類，以碎石采用最為普遍。按混合料最大顆粒尺寸不同，可分為粗粒（３５～４０毫米以下）、中粒（２０～２５毫米以下）、細粒（１０～１５毫米以下）、砂粒（５～７毫米以下）等數類?！?strong style="white-space: normal;">鄭州瀝青混凝土原材料

按礦料的級配不同，可分為密級配、半開級配和開級配等數類，開級配混合料也稱瀝青碎石。其中熱拌熱鋪的密級配碎石混合料經久耐用，強度高，整體性好，是修筑高級瀝青路面的代表性材料，應用得最廣?！?strong style="white-space: normal;">鄭州瀝青混凝土原材料

按礦料的組成不同，可分為密實－懸浮結構（如ＡＣ－Ⅰ）、骨架－空隙結構（如ＯＧＦＣ）和密實－骨架結構（如ＳＭＡ）?！?strong style="white-space: normal;">鄭州瀝青混凝土原材料

各國對瀝青混凝土制訂有不同的規范，中國制定的熱拌熱鋪瀝青混合料技術規范，以空隙率１０％及以下者稱為瀝青混凝土，又細分為Ⅰ型和Ⅱ型，Ⅰ型的空隙率為３（或２）～６％，屬密級配型；Ⅱ型為６～１０％，屬半開級配型；空隙率１０％以上者稱為瀝青碎石，屬開級配型；混合料的物理力學指標有穩定度、流值和空隙率等?！?strong style="white-space: normal;">鄭州瀝青混凝土原材料

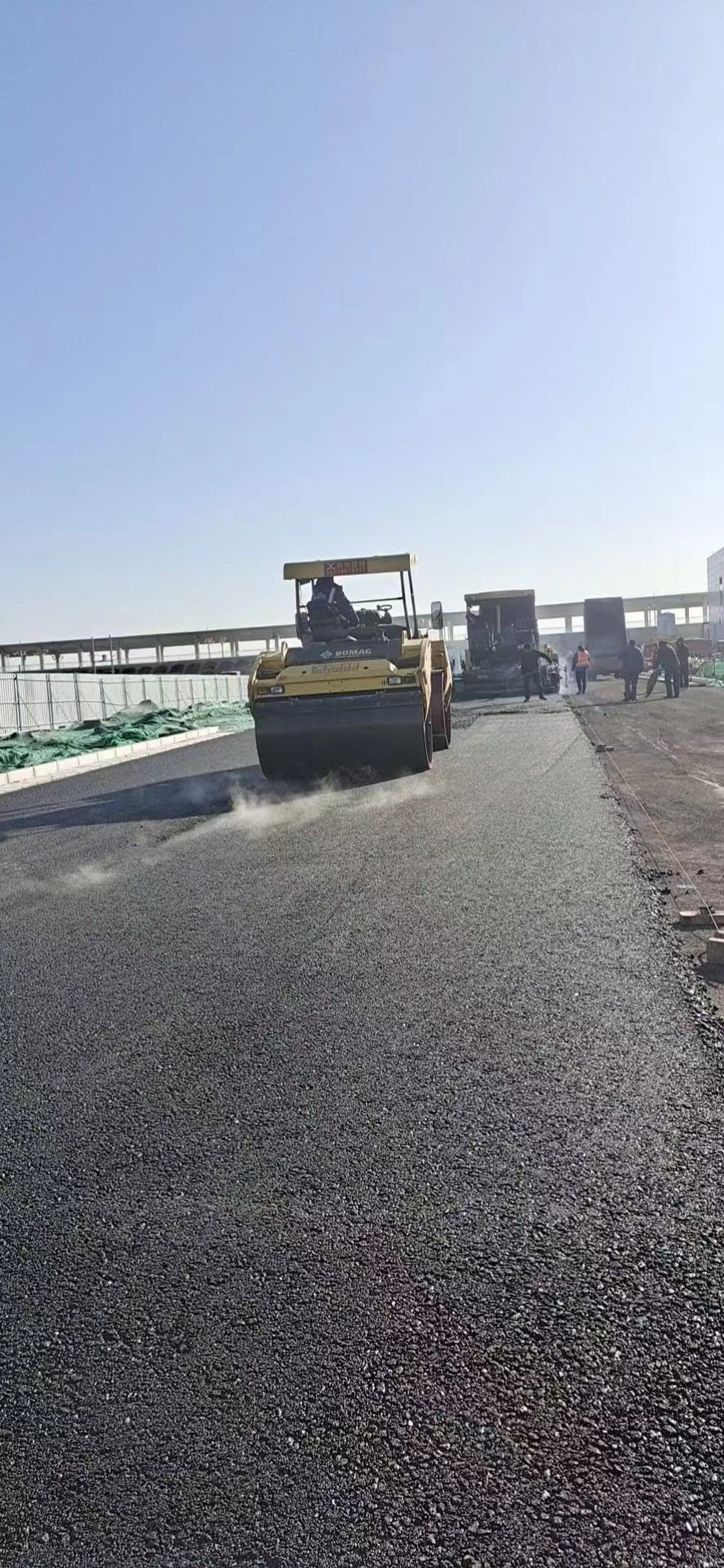

鄭州瀝青路面施工
